■[ 正弦波:正弦波0.5~600HZ ]
■手提电脑系统[ 三轴(X.Y.Z)一体机][同一台面三轴(上下.左右.前后)(同时.个别)振动 ]
■[ 调频/扫频/可程式/倍频/对数/圆形 ]
■[ 振幅/加速度/激振力/时间控制/定加速度/定振幅 ]
■【同一台面三轴(X.Y.Z)一体机】
■【同一台面三轴(X.Y.Z)[垂直(上下).水平(左右).水平(前后)]同时振动】
■【同一台面三轴(X.Y.Z)[垂直(上下).水平(左右).水平(前后)]个别振动】
■【正弦波(半/全):(同时.个别)正弦波】
①【圆形振动: [三轴同时(扫频或对数)振动] ■频率0.5~600HZ■时间0秒~135年■振幅0-5mm■加速度0~15g■段数程式:无限制】
②【调频振动[三轴可个别任意设定及同时]振动 ■频率0.5~600HZ ■时间0秒~135年■振幅0-5mm■加速度0~15g■段数程式:无限制】
■垂直(上下)[(全/半)正弦波/振幅/加速度/激振力/时间控制]振动
■水平(左右)[(全/半)正弦波/振幅/加速度/激振力/时间控制]振动
■水平(前后)[(全/半)正弦波/振幅/加速度/激振力/时间控制]振动
■三轴同时[(全/半)正弦波/振幅/加速度/激振力/时间控制]
③【扫频振动:[三轴可个别任意设定及同时]振动■频率0.5~600HZ ■时间0秒~135年■振幅0-5mm■加速度0~15g■段数程式:无限制】
■垂直(上下)[(全/半)正弦波/振幅/加速度/激振力/时间控制]振动
■水平(左右)[(全/半)正弦波/振幅/加速度/激振力/时间控制]振动
■水平(前后)[(全/半)正弦波/振幅/加速度/激振力/时间控制]振动
■三轴同时[(全/半)正弦波/振幅/加速度/激振力/时间控制]
④【可程式:[三轴可个别任意设定及同时]振动■频率0.5~600HZ■时间0秒~135年■振幅0-5mm■加速度0~15g■段数程式:无限制】
■垂直(上下)[(全/半)正弦波/振幅/加速度/激振力/时间控制]振动
■水平(左右)[(全/半)正弦波/振幅/加速度/激振力/时间控制]振动
■水平(前后)[(全/半)正弦波/振幅/加速度/激振力/时间控制]振动
■三轴同时[(全/半)正弦波/振幅/加速度/激振力/时间控制]
⑤【倍频振动: [三轴可个别任意设定及同时]振动■频率0.5~600HZ■时间0秒~135年■振幅0-5mm■加速度0~15g■段数程式:无限制】
■垂直(上下)[(全/半)正弦波/振幅/加速度/激振力/时间控制]振动
■水平(左右)[(全/半)正弦波/振幅/加速度/激振力/时间控制]振动
■水平(前后)[(全/半)正弦波/振幅/加速度/激振力/时间控制]振动
■三轴同时[(全/半)正弦波/振幅/加速度/激振力/时间控制]
⑥【对数振动: [三轴可个别任意设定及同时]振动■频率0.5~600HZ■时间0秒~135年■振幅0-5mm■加速度0~15g■段数程式:无限制】
■垂直(上下)[(全/半)正弦波/振幅/加速度/激振力/时间控制]振动
■水平(左右)[(全/半)正弦波/振幅/加速度/激振力/时间控制]振动
■水平(前后)[(全/半)正弦波/振幅/加速度/激振力/时间控制]振动
■三轴同时[(全/半)正弦波/振幅/加速度/激振力/时间控制]
⑦【调幅 : 0-5mmp-p】
⑧【加速度 : 0~15g(约150m/s2)】
⑨【时间控制(秒) : 任何时间可设】
⑩【定加速度 : 定加速度±25%内】
⑾【定加速度 : 定加速度±25%内】
⑿【定振幅 : 定振幅±25%内】
⒀【台体尺寸:同一台面[三轴(X.Y.Z)]一体机■50*55*50CM】
⒁【电源电压AC:220V】【电流:15 A】【振动机功率:3.3 KW】
⒂【温度:-40℃~+80℃/湿度:10%~95%】【冷却方式:自然风冷】
⒃【噪音:60分贝內/电磁场辐射:50毫高斯內/震动力:震动1级内】
⒄【485通讯接口 : 可升级电脑控制机种:如曲线】
⒅【电脑控制系统 : 软件/通迅介面/隔离器/电脑/打印机】
【(各別或组合)模组系统 : 调频/扫频/可程式/倍频/对数)】
【可做跳跃频率 : (定振幅)与(定加速度)的转換】
【可单独 : 设定①各功能②振幅与加速度③可无限组自动振动】
【可看出(频率/时间)相对曲线图 】
【可设定(生产厂资料)与(针对被测产品 : 公司资料)】
【(研究部或单位)可同时自动设定几种模组试验组合】
【电脑系统功能 : 控制/保存/记录/复制/打印曲线/出报告..等】
【可选择(①控制箱控制)与(②电脑系统功能)】

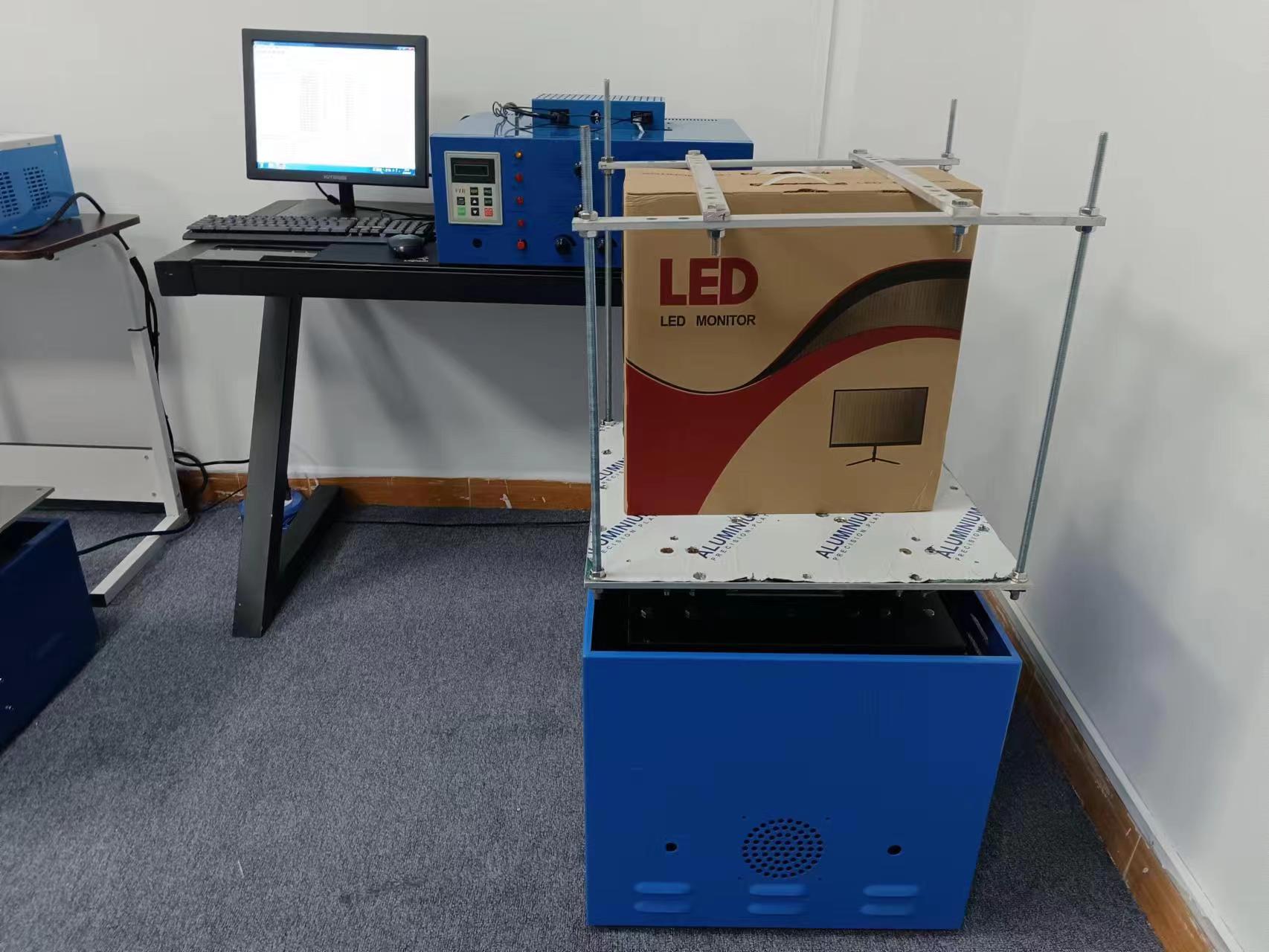

1: 【型号】 [QZ-50MPTP] [正弦波0.5~600HZ][手提电脑系统三轴一体机][同一台面三轴(上下.左右.前后)(同时.个别)振动]
2: 【頻率】 [0.5HZ ~ 5000 HZ] [0.50HZ ~ 5000.00 HZ(精密度:0.01HZ)在此範圍皆可设定]
3: 【控制模式】 [全功能手提电脑系统][(控制模式与振动台体)是禁止做成一体,一起振动的][调频/扫频/可程式/倍频/对数/圆形]
[半波/全波/振幅/加速度/激振力/时间控制/定加速度/定振幅]
4: 【振动方向】 [三轴(X.Y.Z)一体机][1個台體:三轴(X.Y.Z)一体机][同一台面三轴(上下.左右.前后)(同时.个别)振动]
5: 【振动方式】 [控制箱+1個台體] [控制箱+1個台體+电脑系统][三轴一体机][同一台面三轴(上下.左右.前后)(同时.个别)振动]
6: 【振动波形】 [正弦波] [正弦波-可选擇(半波或全波)],[可三组(同时.个别)做(半波或全波)]
7: 【振动频率】 [0.50HZ~600HZ][国际振动台:计算公式(1g=9.8m/s2)][加速度(单位g)=0.002*f2(频率单位HZ)*D(振幅单位mmp-p)]
8: 【承重】 [0~100kg]
[■0~100kg(0~30HZ能做到)振幅0~5mm/(60HZ~600HZ能做到)加速度0~15g,未以此机型出货]
[□0~50kg (0~30HZ能做到)振幅:0~5mm/(60HZ~600HZ能做到)加速度:0~15g,(同100kg价挌)]
[□0~150kg(0~30HZ能做到)振幅:0~4mm/(60HZ~600HZ能做到)加速度:0~12g,(同100kg价挌)]
9: 【台面】 [测试/挷带/夾具孔][台面:有测试孔/挷带孔/压紧夾具孔与包裝夾具架孔(通孔及螺丝孔)/蓝色或自顏色]
10:【台体尺寸】 [50*50cm]
[同一台面[三轴(X.Y.Z)]一体机■50*55*50CM] ■台面:500*(6-8)*500mm ■台底:50*50cm]
[更低更穩定(每少1公分穩定0.5%)][市面目前本司高度][(Z11矽纲/200级铜线)中心轴]
[真正解决电磁式(0~30HZ能做到)振幅0~5mm/(60HZ~600HZ能做到)加速度0~15g不受影响的技术]
11:【振幅】 [0-5 mm(p-p)] [可任意调节(真正达到)] [频率:0.5~30HZ 以振幅主,(真正达到)可做到5mm:不准碰撞情況]
12:【加速度】 [0 ~ 15g] [0 ~ 15g (0-150m/s2) 可任意调] [频率:60~600HZ 以加速度为主,(真正达到)可做到15g]
13:【正弦波激振力】 [1500kgf] [■F:为100kg*15g=1500kgf (未以此机型出货)] [推力F=重量*加速度)]
[□F:为 50kg*15g=750kgf (同100kg价挌)]
[□F:为150kg*12g=1800kgf (同100kg价挌)]
14:【时间控制】 [0秒~135年] [0秒~135年(以秒单位):共可执行时间:循环次数(可设65500次*65000秒=5万天)(约135年)]
15:【电源电压】 [AC:220V] [AC:220V±20%/(50/60Hz)] [有:防漏电/防雷击/防误动作/防高次谐波..等,设计电路]
16:【电流】 [15（A)] [有:误动作/碰撞/过流/恢复安全/防漏电/防雷击/防误动作/三次谐波/突波..等,设计电路]
17:【振动机功率】 [3.3 KW] [(控制箱与台体)皆能耐高温高湿设计,防不良碰撞电流8-15A,能超过10分锺,自动启动保护电路]
18:【冷却方式】 [自然风冷] [温度: 耐 -40℃~+80℃ ]
19:【温湿度】 [温度/湿度] [温度: 耐 -40℃~+80℃ / 湿度:耐 10%~95% ]
20:【噪音】 [60分贝以內] [噪音: 3m外60分贝以內,是人耳所听声音]
21:【电磁场辐射】 [50毫高斯以內] [在1m外台体量测值,低於50毫高斯内]
22:【震动力】 [震动小於1级内] [任何楼層皆可使用,对建筑物影响不大][振动量时,造成地面震动小於1级之内]
23:【台体可定做】 [可定做尺寸重量] [台体有7种标准规格][尺寸:宽6米*长10M之内皆可][重量:0~50000kg之内皆可]
24:【总重量】 [165 kg] [淨重145 kg,此重量只供参考,以实际量测为主]
25:【检验报告书】 [免费报告书] [本司免费可附上此台设备本司检验报告书测试项目][有①调频/扫频/可程式/倍数/対数A/対数B]
[②频率/位移/加速度/速度/温度/湿度/外观/电压/噪声/输出端频率/]
26:【振幅/加速度】 [振幅/加速度凋整][附上■各类检验标準■(垂直与水平)振幅/加速度凋整方式■简易振幅调节範圍]
[各产品振动性能的实验方法][商业标準 比 各种国家试验标准试验规程约大2.5倍,可來电询问]
27:【三组独立輸出】 [三组独立輸出] [共有三组独立輸出/及三组同时輸出][控制箱有三个输出端可接3个台体 ]
28:【校验报告表】 [免费校验报告表] [本司可免费附上此台设备出厂校验报告表]
29:【定加速度】 [定加速度 ±25%][频率60~600HZ以加速度为主较准][扫频频率变化加速度不变,可做约有±25%的频率点误差]
■Y轴/上下--±25% 内做扫频频率变化加速度不变
■X轴/左右--±25% 内做扫频频率变化加速度不变[物品转90℃即是Z轴前后--±25%]
30:【定振幅】 [定振幅 ±25%] [频率0.5~30HZ 以振幅为主较准] [扫频:频率变化振幅不变,可做约有±25%的频率点误差]
■[Y轴/上下--±25% 内做扫频频率变化振幅不变]
■[X轴/左右--±25% 内做扫频频率变化振幅不变][物品转90℃即是Z轴前后--±25%]
30:【精密度】 [可显示到0.01Hz]■[输出点:量设定值与实际值(误差±3‰)][输出点:本司附上输出点测试连接线]
31:【圆形振动】 [範圍:0.5~600HZ]■扫频或对数■频率0.5~600HZ■时间0秒~135年■振幅0-5mm■加速度0~15g■段数程式:无限制
[三轴同时振动]
32:【单组频率】 [範圍:0.5~600HZ] [可任意设定■频率0.5~600HZ■时间0秒~135年■振幅0-5mm■加速度0~15g■段数程式:无限制]
[三轴(个别及同时)振动]■[垂直(上下).水平(左右).水平(前后)]--频率/时间/振幅/加速度/可任意设定
33:【扫频频率】 [範圍:0.5~600HZ] [可任意设定■频率0.5~600HZ■时间0秒~135年■振幅0-5mm■加速度0~15g■段数程式:无限制]
{上率频率速率:[设备频率÷(要设定上限频率-要设定下限频率)]×[上间,秒为单位]}
{下限频率速率:[设备频率÷(要设定上限频率-要设定下限频率)]×[下间,秒为单位]}
[各种变頻器尚有以下4个缺点][仿冒产品:若找不到工厂:本司亦免费(售后/维修)]
[①扫频启动频率:刚开始,设定振幅大时,会碰撞一声]
[②扫频启动频率:刚开始是从(下限频率)开始振动,而不是从(0开始的缺点或频率)开始振动]
[③到達B/C/D時(有0.1秒延后)缺点,扫频频率來回一次(有0.2秒延后)时间久误差佷大]
[④如扫频频率:本司可解决,设定4小时才走完1次,(10HZ-60HZ-10HZ),只本司有]
33:【扫频频率】
[扫頻种如图2][(A=C)与(B=D)可任意設定頻率][(a=c)与(b=d)可任意設定時間][扫頻模式:(A→B→C→)一直重复]
[扫頻第三种如图3][(A=C)与(B=D)可任意設定頻率][(a=c)与(b=d)可任意設定時間][扫頻模式:(A→B→)一直重复]
33:【扫频频率】 [範圍:0.5~600HZ]
[三轴(个别及同时)振动]■[垂直(上下).水平(左右).水平(前后)]--频率/时间/振幅/加速度/可任意设定
34:【可程式频率】[範圍:0.5~600HZ][可任意设定■频率0.5~600HZ■时间0秒~135年■振幅0-5mm■加速度0~15g■段数程式:无限制]
[三轴(个别及同时)振动]■[垂直(上下).水平(左右).水平(前后)]--频率/时间/振幅/加速度/可任意设定
35:【倍频频率】 [範圍:0.5~600HZ] [可任意设定■频率0.5~600HZ■时间0秒~135年■振幅0-5mm■加速度0~15g■段数程式:无限制]
[三轴(个别及同时)振动]■[垂直(上下).水平(左右).水平(前后)]--频率/时间/振幅/加速度/可任意设定
36:【对数频率】 [範圍:0.5~600HZ] [可任意设定■频率0.5~600HZ■时间0秒~135年■振幅0-5mm■加速度0~15g■段数程式:无限制]
[(种与第二种)正確对数:同扫频功能][(扫频频率是走线性频率)/对数频率是走对数频率]
[三轴(个别及同时)振动]■[垂直(上下).水平(左右).水平(前后)]--频率/时间/振幅/加速度/可任意设定
37:【485通讯接口】 [485通讯接口] [可升级电脑控制机种可升级电脑控制机种]
38:【电脑控制系统】 [电脑曲线图] [电脑控制系统:(共包含)①软件②通迅介面③隔离器④介面卡⑤手提电脑13~14吋⑥打印机A4]
39:【电脑系统功能】 [电脑曲线图] [模组系统:可设定无限组自动振动:(调频/扫频/可程式/倍频/对数)各种振动可彼此组合模组试验]
[可做跳跃频率:由(定振幅)转(定加速度)/由(定加速度)转(定振幅)]
[可单独:设定①调频/扫频/可程式/倍频/对数各功能②振幅与加速度保存③可设无限组自动振动]
[可看出(频率/时间)相对曲线图 ]
[可设定(生产厂资料)与(针对被测产品:公司资料)]
[(研究部或单位)可同时设定几种模组试验组合/自动时间/可自动重覆]
[电脑系统功能:可(控制/保存/记录/复制/打印曲线/出报告...等)]
[可选择(①控制箱控制)与(②电脑系统功能)] |
