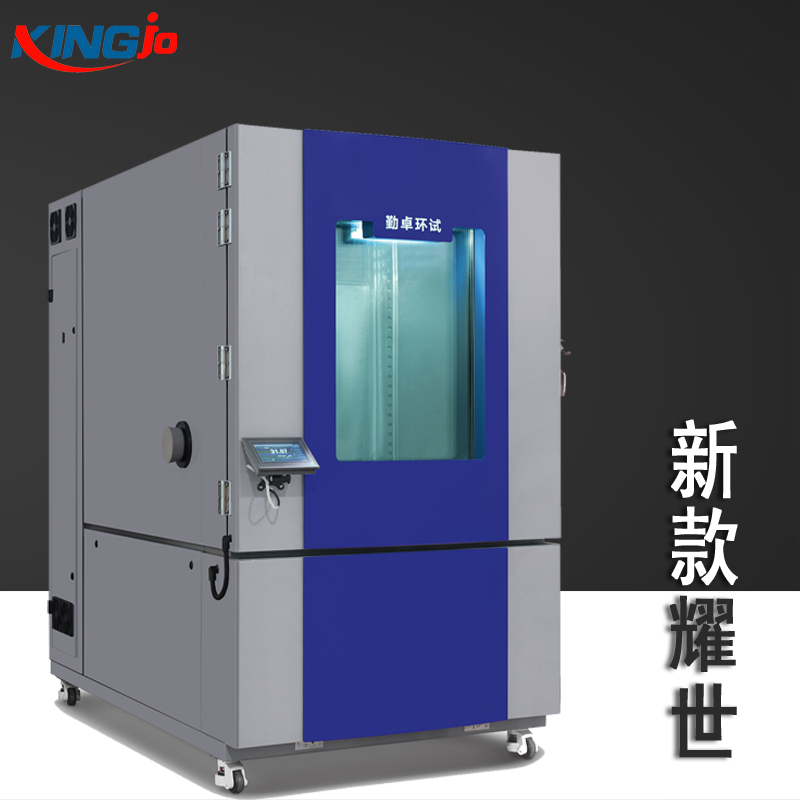

四、快速温变试验箱、高低温快速温变试验机、温度速变试验箱电气控制系统
|
|
1.温湿度控制器
|
|
|
颂华可编程触摸式控制器（中英文可切换）
|
|
|
|
1.1 控制器尺寸
|
采用原装电脑彩色液晶显示触控式莹幕直接按键型。
|
|
1.2控制器规格
|
精度:温度±0.1℃＋1digit、分辨率:温度±0.01℃、温度斜率:0.1～10℃可设定、
具有上下限待机及警报功能、温度入力信号干球PT100x1、9组P.I.D控制参数设定,P.I.D自动演算.
|
|
1.3显示功能
|
采画面对谈式,无须按键输入,屏幕直接触摸选项.
温度设定（SV）与实际（PV）值直接显示.
可显示目前执行程序号码,段次,剩余时间及循环次数.
温度程序设定值以图形曲线显示,具实时显示程序曲线执行功能.
中英文可任意切换、故障提示画面显示、屏幕可作背光调整.
|
|
1.4程序容量及控制功能
|
可使用的程序组:最大120个PATTEN、可使用的记忆容量:共1200 SEGMENTS。
可重复执行命令:每一个命令可达100次、具有编辑、清除、插入等功能。
SEGMENTS时间设定0～99Hour59Min、可程序时序控制模组装置x2组。
具有断电程序记忆,复电后自动启动并接续执行程序功能。
具RS-232通讯接口、具SD卡接口功能。
具有自动调节冷冻能力功能、具有预约启动及关机功能。
具有日期,时间调整功能。
按键及画面锁定（LOCK）功能。
|
|
2.加热器
|
鳍片式散热管形不锈钢电热器
|
|
加热控制方式：SSR（固态继电器）无触点等周期脉冲调宽
|
|
加热功率：约21.0KW
|
|
|
|
3.送风循环系统
|
电机
|
采用进口西门子循环马达+耐高温铝合金循环风轮
|
|
风道循环
|
设备内部风路循环采用上出风下回风设计，风压、风速皆符合试验标准，并且在开关门瞬间温度回稳时间快。
|
|
4.电气组件品牌
|
德国施耐德交流流触器、中间继电器、热继电器
|
|
|
台湾FOTER固态继电器
|
|
瑞士佳乐相序保护器
|
|
日本三菱漏电保护器
|
|
日本欧姆龙超温保护器
|
|
韩国Rainbow无风保护器
|
|
台湾AVN延时器
|
|
美国瓦特隆电热管
|
|
欧米茄PT-100传感器
|
|
6.安全保护
|
压缩机过热、压缩机过流、压缩机超压、冷凝风机过热、可调式超温保护装置、空气调节通道极限超温、风机电机过热、总电源相序和缺相保护、漏电保护、加热管无风干烧保护、过载及短路保护、温度超限警报
|
|
五、快速温变试验箱、高低温快速温变试验机、温度速变试验箱制冷控制系统
|
|
5.1制冷压缩机
|
德国比泽尔压缩机4GE-23Y
|
|
5.2制冷剂
|
霍尼韦尔R404a（臭氧耗损指数均为0）、R23
|
|
5.3冷热装置
|
欧美高效率省电型超低温复叠式冷冻系统(风冷式散热方式).
|
|
5.4冷热交换装置
|
采超高效率 SWEP 冷煤冷热交换设计【瑞典制 (sus#316)】
|
|
5.5制冷控制方式
|
冷平衡PID控制系统，比传统加热平衡更省电！
|
|
5.6 膨脹系統：
|
容量控制之冷凍系統 （自动调节阀）.
|
|
5.7高效率元件
|
①冷凝器﹑蒸发器采AC&R 复式扰流型全铜装置.
②节流装置均采用进口弛名制冷配件。
|
|
5.8板式换热器
|
不锈钢钎焊板式换热器.
|
|
5.9制冷机控制方式
|
①控制系统的控制器根据试验条件自动调节制冷机的运行工况.
②蒸发压力调节阀.
③压缩机回气冷却回路
④制冷机系统设计有避震管等减振、降噪措施
|
|
6.0冷却方式
|
水冷
|
|
6.1 冷水机
|
冷水机功率15KW
|
|
六、快速温变试验箱、高低温快速温变试验机、温度速变试验箱客户安装必备条件
|
|
关键词
|
具体要求
|
|
1、重要申明：下述条件是正常安装和使用所必须具备的条件，除特别说明外，均由客户自己提供或保障
|
|
2、空间要求：安装占地尺寸及放置环境要求
|
|
2.1、就位通道
|
按试验箱外形尺寸能够通过，须注意转角、进门尺寸、电梯尺寸等特别环节
|
|
2.2、楼层位置
|
针对楼上场地或地下空置的安装现场，场地地面承重要求≥600kg/m2
|
|
2.3、散热方式
|
由供货方负责试验箱散热之用的水塔和管路设施铺设。
|
|
2.3、占地及周
边相关尺寸
|
|
|
设备周围维护空间，按：A：≥80cm B：≥60cm C: ≥ 95cm D: ≥ 110cm
地面平整，通风良好，不含易燃易爆腐蚀性气体和粉尘
|
|
2.4、试验箱使
用环境其他要
求
|
环境温度要求
|
0～25℃保证最佳性能，25～35℃可以正常运行
|
|
湿度要求
|
≤85％RH
|
|
气压要求
|
86KPa～106KPa
|
|
电磁环境
|
附近没有强电磁辐射源
|
|
场地排水
|
试验箱旁边最好能备有排水地漏
|
|
3、电源及相关条件
|
|
3.1、总功率
|
30KW
|
|
3.2、最大电流
|
约180A
|
|
3.3、接地要求
|
接地电阻＜4Ω，独立接地，即TN-S 制接地系统，采用的三相五线制交流电源（严禁中、地混用）
|
|
3.4、稳定性电压：
|
380V±10%；频率：50Hz±2%
|
|
3.5、配电箱
|
配电箱空气开关规格满足设备最大电流.
|
|
3.6、电源线
|
建议选用不低于3×90.0mm2＋2×75.0 mm2 的橡套铜芯电源线
|
