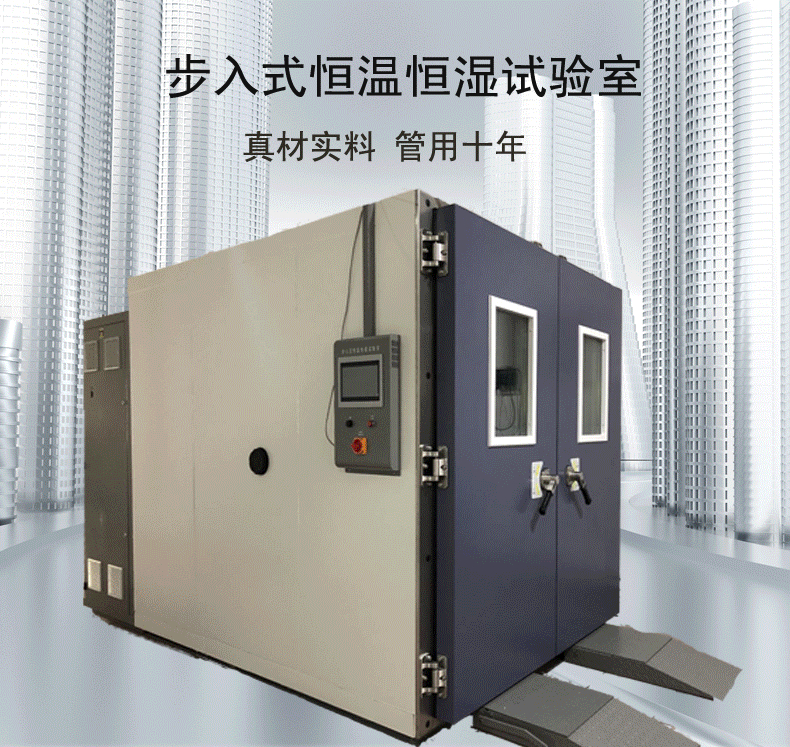

步入式高低温（湿热）试验室

一、步入式高低温（湿热）试验室产品概述

步入式高低温（湿热）试验室可用于确定电子产品、组件、材料等在高温、低温、恒定温度、温度循环变化等条件下使用和储存的适应性;同时可进行主动式机罩开发试验并能辅助验证装配状态下安全气囊/气帘以及整体式仪表板等产品在高温、低温条件下的爆破性能。

二、步入式高低温（湿热）试验室技术现状分析

步入式高低温（湿热）试验室采用日前较合理的结构和稳定可靠的控制方式，使其具有外型美观，操作简便，安全、温度控制精度高，是做好高低温试验、恒温试验、交变高低温的理想设备。

三、步入式高低温（湿热）试验室产品优势和技术特点

1核心优势一：利用多路、环保节能(低噪音)的机械压缩制冷系统。

步入式高低温（湿热）试验室所有的材料、零件、部件、原料等无论是国产或进口均采用环保产品;根据机械压缩制冷特性，采用双级多路主旁路系统，多路主路、旁路可根据不同的工作状况自适应选择启用，整个控制由智能控制系统根据工况实现自动实现，改变了传统的用温控器控制加热器抵消制冷量的方式 去控制冷量。从而达到节能的效果，不仅能耗只占同类产品的80%。也减轻了制冷压空机的运行负载，减少设备的振动及噪音，提调控制精度。为更好达到节能的效果，同时采用变频技术，使制冷压缩机的制冷输出适应试验室各种不同温度变化速率要求，同时控制使用损耗功率达到节能效果。在整个结构以及机械工作过程中的不同地方使用吸音、消音方式减少整个设备噪音。

2.核心优势二：自主开发的多路、多级节流系统(制冷系统)。

步入式高低温（湿热）试验室的制冷系统根据系统不同工况设计不同的毛细主路、旁路、通过智通控制系统根据工况自动控制，自动调节的毛细管节流系统，保证流量大小可调，达到了温度变化的目的，而且温度场变化均匀，温度波动极小。

3.核心优势三：应用宽带压迫平衡调温系统，通过快速收敛的PID自适应算法实现温度的快速控制。

步入式高低温（湿热）试验室运用温度调和室，静压腔再加上离心风叶的强迫式风管系统，保证冷热充分的交换并均匀的通过顶部孔板均匀送风传送到工作室(实验区域)的每个空间，达到温度的均匀性;为实现温度的快速收敛，我公司与韩国三元公司合作开发了专用的、适用于本公司的PID自适应算法，该控制方式在控制过程中根据温度情况不断修正控制，达到收剑快，温度过冲小，稳定性高的控制目的。

4、核心优势四：实现远程可视化控制。

步入式高低温（湿热）试验室该设备配置人机管理界面，触模式自动化控制系统，实现自动控制;同时通过RS485通讯界面实现与远程计算机的连接，实现网络管理，远程监控。整个系统通过图形化界面，控制管理简单快速，故障自动提示，图形化提示故障节能并提出解决方法，指导用户快速排障。2、步入式高低温试验室性能指标及各系统组成。

满足试验标准

四、步入式高低温（湿热）试验室执行标准

1. GB2423.1-2008/IEC6008-2-1-2007电工电子产品环境试验第2部分：试验方法 试验A：低温

2. GB/T 2423.2-2008 电工电子产品环境试验 第2部分：试验方法 试验B：高温

3. GJB150.3A-2009 高温试验方法

4. GJB150.4A-2009 低温试验方法

5. GB/T 10589-2008 低温试验箱技术条件

6. GB2423.1-2008/1EC6008-2-1-2007 低温试验方法

7. GB/T2423.2-2008 高温试验方法

8. GJB150.3A-2009 高温试验方法

9. GJB150.4A-2009 低温试验方法

10. GB2423.22-2008 温度变化速率试验方法

11. GBT2424.5-2006 温度试验箱性能确认

12. GB/T10586-2008 低温试验箱技术条件

13. GB/T2423.3-2008(1EC68-2-3) 恒定湿热试验方法

14. GJB150.9A-2009 湿热试验方法

15. G/BT2423.4-2008/1EC6008-2-30:2005 交变湿热方法

16. GB/T5170.18-2005 试验设备基本参数检定方法

17. GB/T10586-2006 湿热试验箱技术条件

18. GBT2424.6-2006 温度湿度试验箱性能确认

19. GBT2424.7-2006 (带负载)温度试验箱测量

五、步入式高低温（湿热）试验室系统介绍：

步入式高低温（湿热）试验室可为用户批量检验、检测电子电工元器件、零配件或大型部件等提供一个模拟环境，为测试数据的准确性和一致性（可重复）提供必备条件。该产品具有简单的操作性能和可靠的设备性能，先进便捷操作的计测装置，温度控制器，采用先进的中文液晶显示画面触摸屏，可进行各种复杂的程序设定，程序设定采用对话方式，操作简单、迅速。可实现制冷机自动运转，实现自动化，减轻操作人员工作时间，可在任意时间自动启动、停止、工作运行，各系统工作（风机，制冷去湿，加热）由触摸屏人机界面集中控制。整体在客户方进行装配，运输摆放方便，并在客户方进行现场调试和验收，保证在客户方的使用性能；结构一体化程度高，在客户端装配调试时间短；科学的空气流通设计，使室内温度均匀，避免任何死角；完备的安全保护装置，避免了任何可能发生的安全隐患，保证设备的长期可靠性；每个产品都根据客户的要求订做，保证了设备的高效，节能。

六、步入式高低温（湿热）试验室控制系统：

设置方式：触摸，点击

显示方式：彩色LCD点阵式触摸屏中文显示

设定、显示分辨率:温度（0.1℃）；时间（1min）

图形显示：完整显示设定程序曲线。

设置参数保存时间:充满电后,数据可保存5年。

程序数:1～499（不超过499个程序）。

程序段：每个程序1～64段；可按组连接运行。

能自动提示用户正确设置温度、时间参数。

有专用的维护界面，用于调试设备和维护设备具有程序运行保持功能。

具有程序运行等待功能。

具有程序跳段功能。

具有程序停止功能。

有断电恢复功能。

控制模式：恒温、程序。

具有运行界面锁定功能。记录功能：可记录100天内的曲线及实验数据，可以详细查询100天内每一时刻的温度湿度情况，可用USB2.0导出，在PC机上打印记录曲线和生成数据报表（相当于无纸记录仪的功能）具有开机故障自检功能。

计算机监控系统：控制系统通过计算机以太网通讯接口，可实现数据传输及监控功能。

注：并提供日后软件免费升级

七、步入式高低温（湿热）试验室制冷系统

1.系统理念：此类实验室均采用业界领先的温度平衡技术（制冷不加热），通过能量调节技术在降温及低温平衡时不需要另外启动加热来平衡控温。能量调节技术即PID控制调节制冷剂流量，通过调节控制单位时间内进入蒸发器制冷剂的质量，来达到精确控制制冷功率，从而精确控制试验室的温度。

2.相对以前“平衡控温方式”即边加热边制冷的方法，能耗非常大。而运用此技术可降低客户的运营成本和延长压缩机的寿命，可在产品寿命周期内可为用户节约一笔不小的电费开支

制冷蒸发器：采用波纹翅片制冷蒸发器，位于试验箱一端的风道夹层内，由鼓风电机强制通风，快速换热。

八、步入式高低温（湿热）试验室风道系统

为保证较高的均匀度指标，试验箱设有内部循环送风系统及专用风道。工作室一端的风道夹层内，分布加热器、制冷蒸发器、风叶等装置。采用多台风机使箱内空气循环，当风机运行时，将工作室中空气从下部吸入风道内，经加热/制冷后从均匀地吹出，在工作室中与试品交换后的空气再被吸入风道内，反复循环，从而达到温度设定要求。

九、步入式高低温（湿热）试验室技术参数

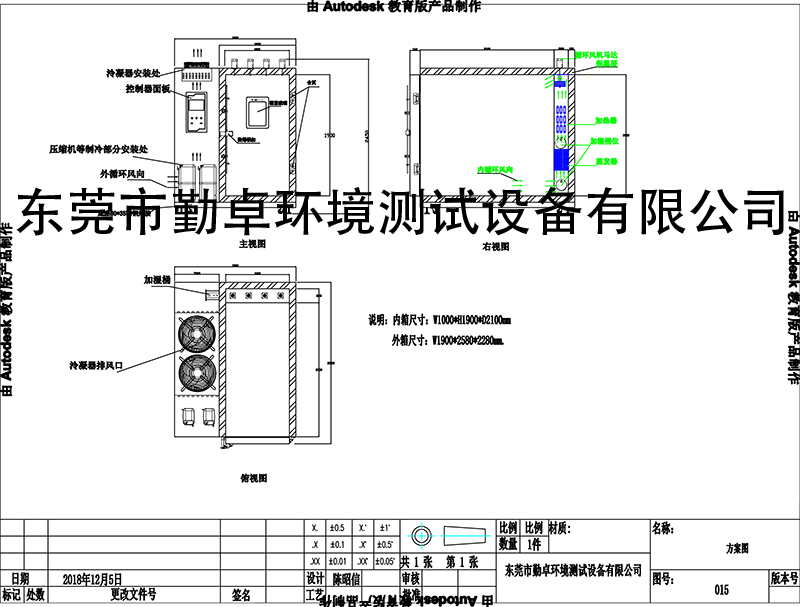

十、步入式高低温（湿热）试验室整体结构介绍

1.外观可根据室内设计搭配不同颜色或选择全不锈钢设计，室内空间采用SUS304#不锈钢制作

2.长方形复层玻璃观窗口，可在试验中进行试验品观察使用，窗口具防汗电热器装置可防止水气凝结水滴

3.室内安装防爆灯，试验中可清楚观察产品试验状况，试验室底部安装防滑铝板使用安全

箱门又层隔热密封条，可有效隔绝内部温度泄漏

4.具有纯水过滤机组直接对自来水过虑使用，不需手动加水，使用方便

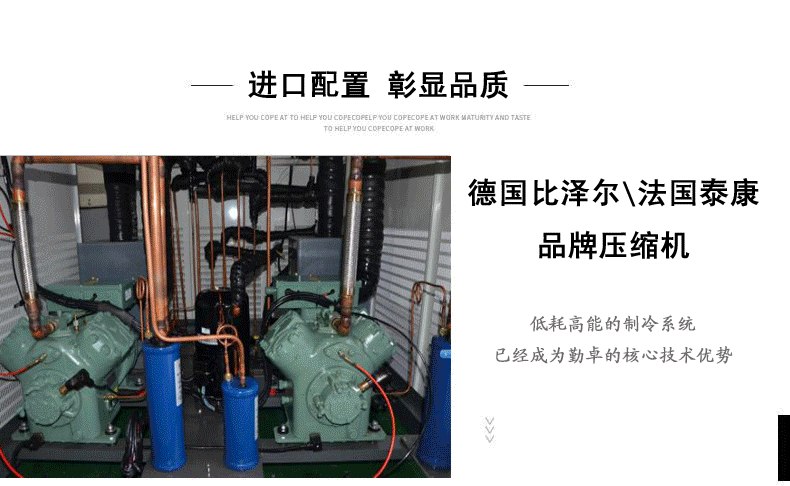

5.制冷除湿系统采用进口品牌压缩机，具有节能，低嗓音，低能耗，性能稳定等优点，采用环保冷媒(R23、R404a)

6.控制器采用进口LCD显示屏幕，可同时显示测定值及设定值，时间等。

7.控制器具有多段程序编辑及温度，湿度可做快速(QUICK)或斜率(SLOPE)控制

TEMI2700表7.5寸真彩液晶显示屏含RS-232/RS-485通讯接口、2GB标准SD记忆卡，可连接以太网使用，TEMI880表5.7寸彩色显示屏，含RS-232/RS-485 通讯接口，(可根据要求选配)

8.机台底部采用槽钢焊接成网状结构增承重，使用永不变形，整体式试验室底部安装移动脚轮定位脚杯，组装式试验底部槽钢直接安装在实验室地面上
