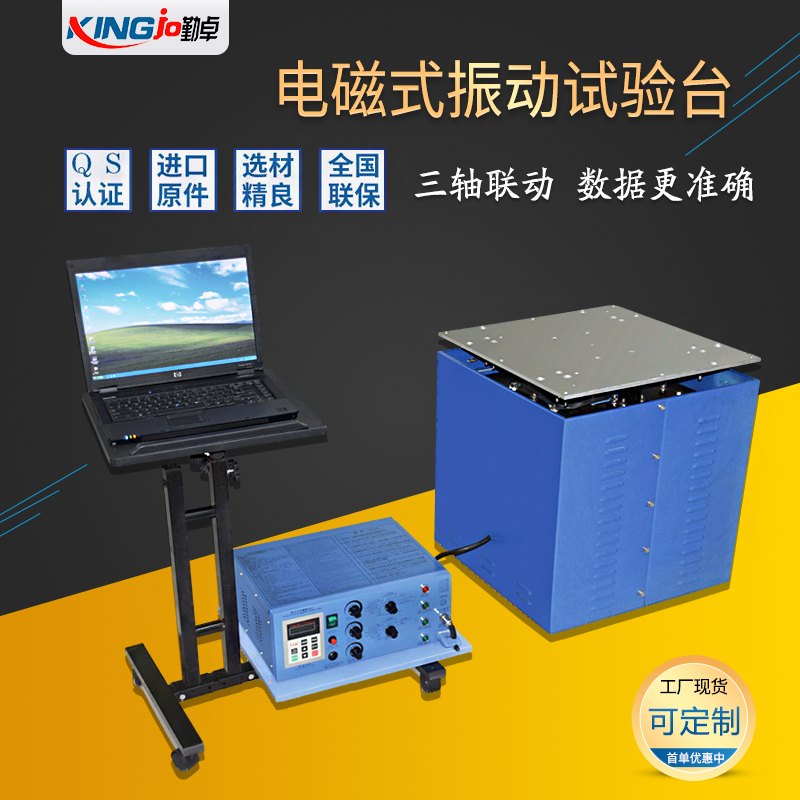

垂直+水平+前后三轴振动试验台 XYZ三方向振动电磁式振动台适用于国防、航空、航天、通讯、电子、汽车、家电、等行业。该类型设备用于发现早期故障,模拟实际工况考核和结构强度试验,产品应用范围广泛、适用面宽、试验效果显著、可靠。正弦波、调频、扫频、可程式、倍频、对数、最大加速度调幅时间控制全功能电脑控制简易定加速度/定振幅。
垂直+水平+前后三轴振动试验台 XYZ三方向振动电磁式振动台技术参数
|
型号
|
HK-600HZ
|
|
主要功能:(半全)正弦波、调频振动、扫频振动、可程式振动、倍频振动、对数振动、定振幅定振幅±25%内、三轴X.Y.Z可各别单独振动、三轴连续振动:六种模式、随机振动:亦可(振动方向模式)(频率模式川(波形模式)
|
|
测试台尺寸
|
500×500mm(宽*深)可订做台体面积
|
|
外形尺寸
|
500×500×550mm(深x宽X高)
|
|
频率范围
|
0.5-600HZ
|
|
控制方式
|
全功能电脑
|
|
振动方向
|
上下/左右/前后
|
|
振动方式
|
六度空间一体机随机正弦]、(同一台面三轴(同时个别连续)振动]
|
|
振动波形
|
半波或全波
|
|
最大试验负载
|
100KG
|
|
台面结构
|
频率共振最好增加1倍稳定性
台面特殊铝合金
台面上通孔(以实体为主)a:有28个(10m)b:绑带通孔一-*24个c:夹具(具通孔一-24个
量测试螺丝孔-----*4个(5mm)
防磁漏地带面積(30cm):让磁漏减50-70%
|
|
振幅
|
0-5.0mm(可调)
0-50kg(振幅:0-7/最大加速度:0-22g)
0-100kg(振幅:0-5.0mm/最大加速度:0-20g)
0-150kg(振幅:0-4mm最大加速度:0-15g)
|
|
定加速度
|
|
|
编程频率
|
|
|
单组扫频
|
|
|
其它
|
可按要求定做
|
|
