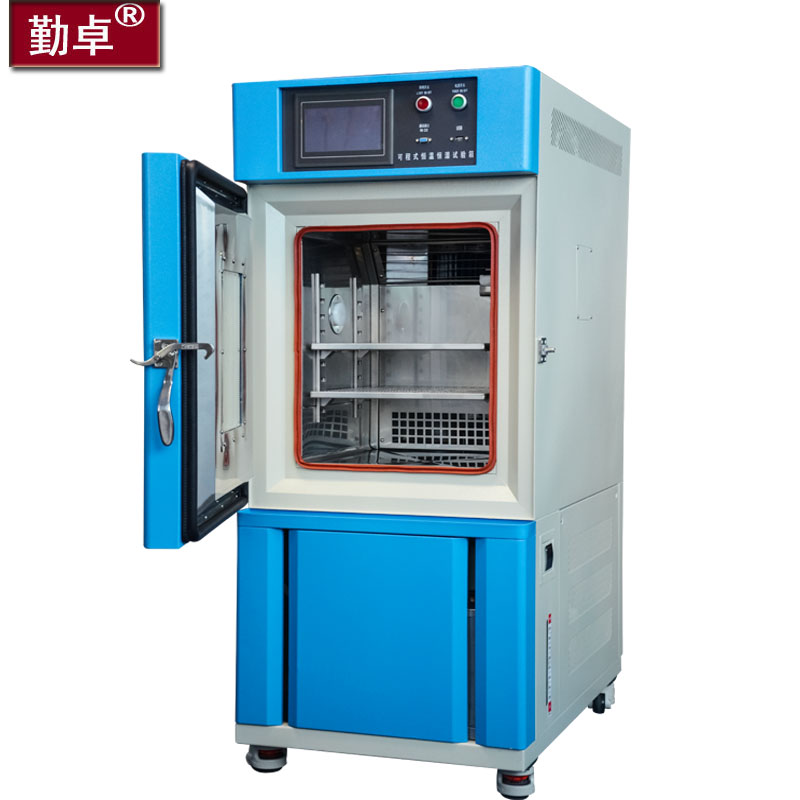

生产LED系列产品的企业，几乎大多数规模企业都会选购恒温恒湿试验箱，来进行温湿度试验，检验产品的可靠性和稳定性。根据经验，下面来分析一下LED产品常用的恒温恒湿试验箱。
一、恒温恒湿试验箱技术参数
|
型 号
|
LK-80T
|
LK-150T
|
LK -225T
|
LK -408T
|
LK-800T
|
LK-1000T
|
|
内容积(L)
|
80
|
150
|
225
|
408
|
800
|
1000
|
|
内尺(cm)(H＊W＊D)
|
50x40x40
|
60x50x50
|
75x50x60
|
85x60x80
|
100x100x80
|
100x100x100
|
|
调温调湿
|
平衡调温调湿(BTHC)控制系统
|
|
工作环境
|
5℃~ 35℃
|
|
加热器
|
镍铬合金电热丝式加热器
|
|
加湿器
|
表面蒸发式
|
|
鼓风机
|
离心风机
|
|
气流方式
|
宽带式强迫气流循环(上出下进)
|
|
冷凝方式
|
风冷或水冷
|
|
性
能
|
温度范围
|
J：- 20℃~ 150℃；N：-40℃ ~ 150℃；M：-70℃ ~ 150℃
|
|
湿度范围
|
20%~98%RH
|
|
温度波动度
|
±0.5℃
|
|
湿度波动度
|
±2%RH
|
|
温度均匀度
|
±1.5℃
|
|
湿度均匀度
|
±3%RH
|
|
升温时间
|
3℃/分钟最快可达 1 0℃ /分钟
|
|
降温时间
|
1℃ /分钟最快可达 5 ℃ /分钟
|
|
结
构
及
部
件
|
内外箱材质
|
内箱:#304镜面不锈钢板 外箱:#304不锈钢或钢板喷 塑
|
|
保温材质
|
硬质聚胺脂发泡 玻璃棉
|
|
控制器
|
原状进口韩国TEMI880人机介面触摸屏控制器 或 TEMI300 液晶按键控制器
|
|
冷冻系统
|
法国泰康全封闭式压缩机/环保冷媒
|
|
保护装置
|
压缩机过热,过流,超压,加热加湿空焚 , 箱内起温,缺水报警系统
|
|
电源
|
3ф5W380VAC±10% 或2ф3W220VAC±10%
|
|
标准配置
|
观察窗(双层中空钢化玻璃 ) 一个；ф50mm 测试孔 (位于左连)一个 ；试样架二套(高度可调) ；箱内照明灯(荧光灯)一个； 移动工作轮 四个；加湿水箱一个；通讯接口；连接电脑操作软件一套 。
|
|
选购件
|
记录仪、操作孔
|
二、结构简介：
1、外箱均采用优质su304不锈钢数控机床加工成型，更显光洁、美观。
2、内胆采用进口高级不锈钢（SUS304）镜面板。
3、保温材质:高密度玻璃纤维棉.保温厚度为100mm
4、温湿度循环系统:采用特制空调型低噪音长轴风扇电机，耐高低温之不锈钢多翼式叶轮,以达强度对流 垂直扩散循环。
5、门与箱体之间采用双层耐高温之高张性密封条以确保测试区的密闭
6、采用无反作用门把手，操作更容易
7、机器底部采用高品质可固定式PU活动轮.
8、观察窗采用多层中空钢化玻璃,内侧胶合片式导电膜加热除霜（清楚观察试验过程）
9、测试孔(机器左侧)可外接测试电源线或信号线使用(孔径或孔数须增加需指示)
三，恒温恒湿试验箱电路控制系统
1、进口数显触摸按键，PID微电脑SSR温度控制器（日本RKC仪表）；
2、精度：0.1℃(显示范围)
3、解析度：0.1℃；
4、感温传感器：PT100铂金电阻测温体；
5、控制方式：热平衡调温调湿方式；所有电器均采用（施耐德）系列产品
6、温度控制采用P . I . D＋S.S.R系统同频道协调控制
7、具有自动演算的功能，可将温度变化条件立即修正，使温湿度控制更为精确稳定
8、控制器操作界面设中英文可供选择，实时运转曲线图可由屏幕显示
9、具有RS-232或RS-485远程通讯界面，可在电脑上设计程式，监视试验过程并执行自动开关机等功能
10、控制器具有荧屏自动屏保功能，在长时间运行状态下更好的保护液晶屏（使其寿命更长久）
11、本试验箱回风口具有自动除霜装置（这样才能使试验时产生的水蒸气不会聚集在制冷蒸发器上，产生 冰堵现象）
四、恒温恒湿试验箱制冷系统控制
1、压缩机：全封闭法国泰康1.5HP21组
2、制冷方式：复叠式制冷
3、 冷凝方式：强制风冷冷却
4、制冷剂：R404A、R23（环保型）
5、系统管路均作通气加压48H捡漏测试.
6、加温、降温系统完全独立
7、内螺旋式冷媒铜管
8、斜率式蒸发器
9、干燥过滤器、冷媒流量视窗、修理阀、油分离器、电磁阀、贮液筒均采用进口原装件
10、除湿系统： 采用蒸发器盘管露点温度层流接触除湿方式
11、降温时启动R404A 、R23，除湿时只启动R404A（节能降耗） |
