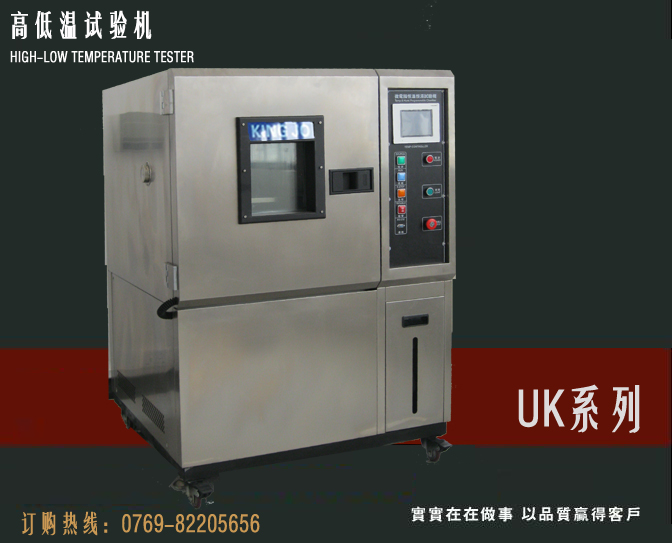

一、LED灯高低温试验箱，是专门用于LED产品高低温检测之用的试验设备，主要是检测LED产品在高温，低温环境下的使用性能和可靠性。
特点：全新完美的造型设计，可仿真高温、低温之测试条件。系统汲取日本、西德先进技术设计制造.平衡调温控制系统（BTHC）,以P、I、D.方式控制SSR,使系统之加热量等于温度损耗量,故能长期稳定使用.温度控制精确，升降温速度快速、平稳、均匀，为使用者节约宝贵时间。
详细规格
一、名称及型号
1.1名称: 可程式高低温试验箱
1.2型号: CK-120T
二、机器尺寸
2.1.工作室尺寸（mm）: 400×500×600 (宽×高×深)
2.1.外形尺寸（mm）: 880×1300×1089(宽×高×深)
工作室底面距地面的尺寸是700mm(含脚轮高度)
三、设定范围
3.1温度范围: -40℃～150℃（可任意设定）（可设置为-20~100℃、-30~120℃等不同温度范围）
四、升降温速度
4.1.常温到100℃约25分钟
4.2.常温到-40℃约60分钟
五、技术指标
5.1温度指标
5.1.1.解析度：±0.1℃
6.1.10送风循环系统
6.1.10.1.采多翼离心式风轮及密封型马达，不易失油及束心.
6.1.11.测试体: DNA规格A级SUS304#不锈钢制Pt100 1支.
6.2制冷
6.2.1.工作原理
6.2.1.1制冷压缩机
为了保证试验箱对降温速率和最低温度的要求,本试验箱的制冷系统采用法国产泰康（TECUMSEH）全封闭压缩机所组成的制冷系统，该制冷系统具有匹配合理、可靠性高、使用维护方便等优点。
制冷系统的设计应用能量调节技术，这种行之有效的处理方式既能保证在制冷机组正常运行的情况下又能对制冷系统的能耗及制冷量进行有效的调节，使制冷系统的运行费用下降到较为经济的状态。
6.2.1.3.制冷工作原理：制冷循环均采用逆卡若循环，该循环由两个等温过程和两个绝热过程组成，其过程如下：制冷剂经压缩机绝热压缩到较高的压力，消耗了功使排气温度升高，之后制冷剂经冷凝器等温地和四周介质进行热交换将热量传给四周介质。然后制冷剂经节流阀绝热膨胀做功，这时制冷剂温度降低。最后制冷剂通过蒸发器等温地从温度较高的物体吸热，使被冷却物体温度降低。此循环周而复始从而达到降温目的。
6.2.2配置说明
6.2.2.1.压缩机: 全密闭式法国泰康机制冷机1组.
6.2.2.2.制冷剂:采用对臭氧层破坏系数为零的新型緑色环保制一级冷
剂 R404A（U.S.A Genetron）
6.2.2.3.冷凝器:风冷式冷凝器
6.2.2.4.蒸发器:鳍片式自动负载容量调整
6.2.2.5.膨胀系统:毛细管容量控制之冷冻系统
6.2.2.6.制冷辅助件：电磁阀（日本鹭宫）；干燥剂（丹麦Danfoss）；截止阀（丹麦Danfoss）；高压保护开关（丹麦 Danfoss）等均采用进口零件.
七、控制系统
7.1.控制系统：按键式数显温控器PID演算控制。
7.2.主要电器组件
接触器: 日本三凌
热继电器: 日本三凌
继电器: 施耐德电气
总开关: 日本三凌
固态继电器: 台湾产
7.3.控制面板
电源开关 1只
照明灯开关 3只
控制器 1只
总开关 1只
7.4.安全保护装置
压缩机高压保护开关 1组
压缩机过热保护开关 1组
压缩机过电流保护开关 1组
无熔丝超载保护开关 1组
拨盘超温温度控制器 1组
7.5.本系统符合恒温之可靠度试验规格
7.5.1试验方法
7.5.1.1 GB/T 2423.1-2001 试验A：低温试验方法
7.5.1.2 GB/T 2423.2-2001 试验B：高温试验方法
八、配件
8.1.电源线低阻橡胶电缆线5.5m长1条
8.2.可调置物架2套
九、提供档案
9.1.质量保证书 交货时提供一份.
9.2.使用说明书 交货时提供一份.
9.3.产品出厂合格证
十、使用环境
性能保证环境温度范围:-5℃～＋30℃（但最低可达温度,最高热负载能力及降温时间除外）
十一、本机使用电源
11.1.电源:AC3￠5W 380V 50/60Hz ※电压变动充许值:定格电压的±10%
11.2.最大负荷容量: 3.5 KVA
11.3.最大工作电流: 18 A
如需本公司产品说明书和产品目录，我们将免费寄上或登门拜访。欢迎您对本公司的产品及服务提出宝贵的意见和建议！更详细资料请访问我们的网站或来电咨询。
二、LED恒温恒湿试验箱，是专业用于模拟湿热环境和高低温交变灯气候下，LED产品使用性能，特别是高温高湿的情况下，LED灯是否会出现性能变化的情况。
首先先介绍恒温恒湿试验箱的用途和功能：,用于试验各种材料耐热、耐寒、耐干、耐湿性能。适合LED节能灯、电子、电器、通讯、仪表、车辆、塑胶制品、金属、食品、化学、建材、 医疗、航天等制品检测质量之用。
我们再来看一下高低温试验箱的功能和用途：高低温试验箱适用于工业产品高、低温的可靠性试验。对LED节能灯、电子电工、汽车摩托、航空航天、船舶兵器、高等院校、科研单位等相关产品的零部件及材料在高、低温（交变）循环变化的情况下,检验其各项性能指标。不难看出，不管是高低温试验箱，还是恒温恒湿试验箱，都是对LED灯做复杂温湿度环境下，测试其运行的可靠性、稳定性和安全性。
如何选购，重点是考察其实用性。以下介绍专业经验。
其一是箱体内部测试区构造，是否适合放置各种LED灯饰，让其达到最佳的测试效果。这点看似简单，实则是关系到LED灯饰能否科学的放置，最终打动最佳的测试效果和得到最准确测试数据。
其二是，外线接口是否科学合理，市场上有部分的制造试验箱的厂家，往往为了能让正在做测试的物件，与外界通电或者通数据线，随意性较大的开一个空，勤卓环测科技长期观察表明，外线接口所设计的位置，以及孔径大小，都与测试效果有很大的关系。这也在一定程度上决定着测试的成功与否。 其三是安全性，LED节能灯，在测试之时，随着环境的剧烈变换，应该算是一个易燃和易爆炸物品，在勤卓环测科技对市场的了解中发现，有部分的用户在市场上购置质量较为低廉的产品，往往出现在测试过程中，出现安全隐患，甚至发生过起火、爆炸等事故，勤卓环测科技根据这些市场调查，设立了精密的报警系统，能第一时间报警安全隐患，最大程度的保护了操作人员和试验箱的安全。
做LED产品的测试，测试LED产品的耐温湿度性能，耐高低温性能，就选择东莞勤卓品牌恒温恒湿试验箱，我们在kingsun,博士、雷曼等光电企业，均有着良好的合作声誉，并成为长期LED恒温恒湿试验箱，高低温试验箱，冷热冲击试验箱等环境试验设备的供应商。

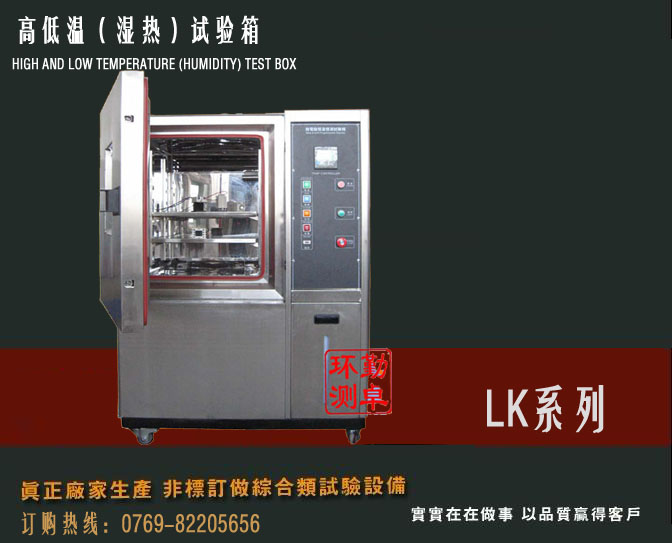

一、高低温湿热试验箱型号规格:
1.型号: LK-80G
内箱尺寸:（宽*高*深mm） 400×500×400
外箱尺寸:（宽*高*深mm） 970×1360×970
功率（KW）：A:4.0,B:4.5，C:5.0，D:5.5，E:5.5
电源配置：AC1 220V 60/50HZ
2.型号: LK-150G
内箱尺寸:（宽*高*深mm） 500×600×500
外箱尺寸:（宽*高*深mm） 1070×1450×1070
功率（KW）：A:4.5,B:5.0，C:5.5，D:6.0，E:6.0
电源配置：AC1 220V 60/50HZ
内形尺寸:D×W×H 500×600×750:mm
3.型号:LK-225G
内箱尺寸:（宽*高*深mm） 500×750×600
外箱尺寸:（宽*高*深mm） 1070×1630×1180
功率（KW）：A:5.0,B:5.5，C:6.0，D:6.5，E:6.5
电源配置：AC1 220V 60/50HZ
4.型号: LK-408G
内箱尺寸:（宽*高*深mm） 600×850×800
外箱尺寸:（宽*高*深mm） 1170×1710×1280
功率（KW）：A:5.5,B:6.0，C:6.5，D:7.0，E:7.0
电源配置：AC1 220V 60/50HZ
5.型号: LK-800G
内箱尺寸:（宽*高*深mm） 1000×1000×800
外箱尺寸:（宽*高*深mm） 1650×1950×1280
功率（KW）：A:6.0,B:6.5，C:7.5，D:8.5，E:8.5
电源配置：AC3 380V 60/50HZ
6.型号: LK-010G
内箱尺寸:（宽*高*深mm） 1000×1000×1000
外箱尺寸:（宽*高*深mm） 1650×1950×1700
功率（KW）：A:6.0,B:6.5，C:7.5，D:8.5，E:8.5
电源配置：AC3 380V 60/50HZ
二、高低温湿热试验箱性能指标:
1.高低温湿热试验箱温度范围: A:0℃～150℃，B:-20℃～150℃，C:-40℃～150℃，D:-60℃～150℃，E:-70℃～150℃
2.温度波动度: ≤±0.5℃
3.温度均匀度：≤±2℃
4.湿度范围：20～98％R.H
5.湿度偏差：±3%R.H
6.湿度波动：±2.5%R.H
7.精度范围: 温度：设定精度±0.1℃，指示精度±0.1℃，解析度±0.1℃；湿度：设定精度±1％R.H，指示精度±1％R.H，解析度±1％R.H
5.升温速率: 1.0～3.0℃/min
6.降温速率: 0.7～1.0℃/min
三、高低温湿热试验箱产品用途：
高低温湿热试验箱适用于电工、电子、仪器仪表及其它产品、零部件及材料在高低温、湿热环境下贮存、运输、使用时的适应性试验；是各类电子、电工、电器、塑胶等原材料和器件进行耐寒、耐热、耐湿、耐干性试验及品管工程的可靠性测试设备；特别适用于光纤、LED、晶体、电感、PCB、电池、电脑、手机等产品的耐高温、耐低温、耐湿热循环试验。
四、结构特点：
1.高低温湿热试验箱箱体采用数控机床加工成型，造型美观大方，并采用无反作用把手，操作简便。
2.内箱采用进口高级不锈钢（SUS304）镜面板，外箱采用（SUS304）拉丝不锈钢板或优质冷轧钢板喷塑，增加了外观质感和洁净度。
3.设有大型观测视窗附照明灯保持箱内明亮，且利用发热体内嵌式钢化玻璃，随时清晰的观测箱内状况。
4.箱体左侧配直径25mm或50mm或100mm的测试孔，可供外接测试电源线或信号线使用。
5.保温材质采用高密度玻璃纤维棉，厚度为80~100mm。门与箱体之间采用双层耐高低温之高张性密封条，以确保测试区的密封。
6.设有独立限温报警系统，超过限制温度及自动中断运行，保证试验安全进行不发生意外。
7.补水箱置于控制箱体右下部，并有缺水自动保护，更便利操作者补充水源。
8.加湿系统管路与控制线路板分开，可避免因加湿管路漏水发生故障，提高安全性。
9.水路系统管路电路系统采用门式开启，方便维护和检修。
10.试验箱底部采用高品质可固定式PU活动轮。
五、控制器：
1.高低温湿热试验箱控制器采用全进口LED数显按键显示屏，英文界面（韩国TEMI300）或液晶触摸显示屏，中英文切换界面（韩国TEMI880），或进口日本“OYO”数显触摸按键温度湿度控制仪。温湿度控制可直接显示，摒弃原有温湿度相对照的缺陷。
2.控制器可编程，记忆容量120组，每个程序最大999段。
3.资料及试验条件输入后，控制器具有锁定功能，避免人为触摸而改变温度值。
4.控制器具有P.I.D自动演算的功能，可将温度湿度变化条件立即修正，使温度湿度控制更为精确稳定。
5.可选配打印机。能打印记录设定参数和扫描出温度湿度变化曲线。4~200mA标准信号。
6.电器控制主件采用进口“施耐德”及“梅兰日兰”元件，更好地控制温度湿度。
7.具有RS-232通讯界面，可在电脑上设计程式，监视试验过程并执行自动开关机等功能。
六、运行控制系统：
（一）制冷系统：
1.高低温湿热试验箱制冷机采用全封闭法国泰康（或半封闭德国谷轮）压缩机。
2.冷冻系统采用单元或二元式低温回路系统设计。采用风冷单机压缩/风冷复叠压缩制冷方式
（二）风路循环系统：
1.采用多翼式离心送风机强力送风循环，避免任何死角，可使测试区域内温湿度分布均匀。
2.风路循环出风回风设计，风压、风速均符合测试标准，并可使开门瞬间温湿度回稳时间快。
3.采用可上、下、左、右调整导风板，以保证温、湿度均匀分布。
（三）加湿除湿系统：
1.加湿：外置隔离式全不锈钢浅表面蒸发式加湿器，通过加热形成湿蒸气加湿，通过探头检湿度。
2.除湿：采用蒸发器盘管露点温度层流接触除湿方式。
3.供水：隐藏式水箱供水，小水泵自动抽水到加湿桶，可回收余水.节水降耗。
（四）加热系统：
1.鳍片散热管形镍铬合金不锈钢电加热器。制冷、循环、加湿、除湿、加热系统完全独立可提高效率，降低测试成本，增长寿命，减低故障率。
七、标准配置:
1.多层加热除霜附照明玻璃视窗1套。
2.SUS304不锈钢试品架2个。
3.不锈钢可调间距试品架轨道2组。
4.测试引线孔（25、50、100mm）1个，附不锈钢孔盖一个，硅橡胶塞头一个。
5.测试用测试用不织布5片。
6.联机软件1套，数据线1条。
7.保险丝一套。（易损件）
8.控制器使用说明书一套、设备操作说明书一套、检验报告1份。
八、安全保护系统:
无熔丝开关，防干烧装置，极限高低温保护，温度偏差报警，压缩机超压、过载、过电流保护，缺相、逆相、短路、漏电保护。
九、符合标准：
高低温湿热试验箱性能指标符合GB5170、2、3、5、6-95《电工电子产品环境试验设备基本参数检定方法低温、高温、恒定湿热、交变湿热试验设备》的要求
电工电子产品基本环境试验规程 试验A：低温试验方法GB 2423.1-89 （IEC68-2-1）
电工电子产品基本环境试验规程 试验B：高温试验方法GB 2423.2-89 （IEC68-2-2）
电工电子产品基本环境试验规程 试验Ca：恒定湿热试验方法GB/T 2423.3-93（IEC68-2-3）
电工电子产品基本环境试验规程 试验Da：交变湿热试验方法GB/T423.4-93（IEC68-2-30）
满足多项测试要求，值得您的信赖，在LED环境试验设备研发生产方面，勤卓品牌恒温恒湿试验箱有着优良的技术基础和服务队伍，欢迎选择东莞勤卓环测科技，

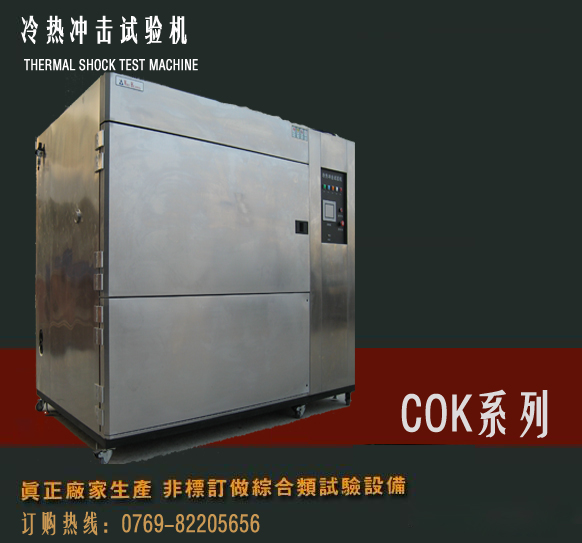

三，LED灯专用的冷热冲击试验箱，特别适用于一些户外LED灯的检测之用，比如LED路灯生产商，几乎都在使用该系列的冷热冲击试验箱进行高低温冲击检测之用。
[LED冷热冲击试验箱] 产品说明：
该产品适用于电子元气件的安全性能测试提供可靠性试验、产品筛选试验等，同时通过此装备试验，可提高产口的可靠性和进行产品的质量控制。
型号:COK-162 工作室尺寸D×W×H： 450×450×450 吊篮尺寸：320×320
型号:COK-340 工作室尺寸D×W×H： 600×600×600 吊篮尺寸：450×450
型号:COK-500 工作室尺寸D×W×H ：800×800×800 吊篮尺寸：650×650
一. [LED冷热冲击试验箱] 技术参数
1、温度范围：－20℃～150℃、－40℃～150℃、－60℃～150℃
2、高温蓄热箱： 50℃～200℃
3、低温蓄冷箱：－20～10℃、－40～10℃、－60～10℃
4、温度波动度：±1℃
5、温度误差：不大于±2℃
6、预冷下限温度：≤-65℃
7、工作室冲击温度：－60℃～200℃
8、温度恢复时间：≤5min
9、本冲击试验箱符合：
GJB150.3－86 GJB150.4－86 GJB150.5－86
10、全自动换气装置.清洁无污染
11、应用冷热风路切换方式导入试品区中，做冷热冲击测试
12、具备全自动，高精度系统回路，任一机件动作，完全由P.L.C. 锁定处理。（冲击方式为三箱式冷热冲击）
二、[LED冷热冲击试验箱] 制冷系统：
1、制冷系统及压缩机：为了保证试验箱降温速率和最低温度的要求，本试验箱采用一套进口德国半封闭压缩机所组成的二元复叠式水冷制冷系统（需在室外安装每小时冷却水量为10吨的循环冷却水塔，由用户提供）。复叠式冷 系统包含一个高温制冷循环和一个低温制冷循环，其连接容器为蒸发冷凝器，蒸发冷凝器是也到能量传递的作用，将工作室内热能通过两级制冷系统传递出去，实现隆温的目的。制冷系统的设计应用能量调节技术，一种行之有效的处理方式既能保证在制冷机组正常运行的情况下又能对制冷系统的能耗及制冷量进行有效的调节，使制冷系统的运行费用和故障率下降到较为经济的状态。
2、制冷工作原理：高低制冷循环均采用逆卡若循环，该循环由两个等温过程和两个绝热过程组成。其过程如下：制冷剂经压缩机绝热压缩到较高的压力，消耗了功使排气温度升高，之后制冷剂经冷凝器等温地和四周介质进行热交换，将热量传给四周介质。后制冷剂经阀绝热膨胀做功，这时制冷剂温度降低。最后制冷剂通过蒸发器等温地从温度较高的物体吸热，使被冷却物体温度降低。此循环周而复始从而达到降温之目的。
3、制冷剂：采用DUPONT公司R404A（高温循环）、R23（低温循环）；
4、辅助件：膨胀阀（美国SPORLAN），电磁阀（意大利CASTEL）；过滤器（美国SPORLAN）；压力控制器（英美RANCO）；油分离器（欧美ALCO）等制冷配件均采用进口件。
5、配有自动及手动除霜回路
6、U-TYPE鳝片式高速加热电热管
7、内螺旋式K-TYPE冷媒铜管
8、原装进口省电型高效率压缩机（采用德国“谷轮”水冷式压缩机）
9、斜率式FIN-TUBE蒸发器
10、原装进口电磁阀、干燥过滤器、毛细管等冷冻元器件；
11、采用风冷式冷凝器；
12、冷媒使用高稳定性的R404、R23环保冷媒；
13、制冷系统采用二元冷冻（复叠式）快速、稳定；
14、蓄热区、蓄冷区采用多翼式循环风扇，强制风量对流，提高均匀温度效果。
15、冷热区与测试区皆采用PID+SSR微电脑控温，自动演算达到控制精度。
三、[LED冷热冲击试验箱] 空气调节系统
空气调节方式：强制通风内平衡调温法（BTC）。该方法即指在制冷系统连续工作的情况下，控制系统根据设定之温度点通过PID自动运算输出的结果去控制加热器的输出量，最终达到一种动态平衡。
1、空气循环装置：内置空调间、循环风道及长轴离心式通风机，使用高效的制冷机和能量调节系统，通过高效通风机进行有效的交换，达到温度变化之目的。通过改善空气的气流，提高了空气流量及与加热器和空气表冷器的热交换能力，从而大幅改善了试验箱的温度均匀度。
2、加热方式：优质镍铬合金丝电加热器；
四、箱体结构：
1、箱体外壁材料：外表面钢板喷塑。
2、箱体内壁材料：SUS304不锈钢板。
3、整个箱体分为上、中、下三个区分别为高温区、测试区、低温区
冲击试验时自动打开高温区与低温区的风阀从而达到高温与低温的冲击试验
4、保温材料：保温层采用耐高温防火PU和隔热高密度纤维棉，
并使用新设计之K型防汗导管系统
5、样品架承重：不大于30公斤。
6、电缆孔：测试区开电缆孔Φ50mm一个。
7、本系统符合冷热循环之可靠性试验规格（符合CNS、MIL、IEC等标准）
8、测试样品置于样品架，高精度气动系统驱动蓄热区或蓄冷区之阀门，引导气流循环，以达到冷热测试的温度均匀性
9、采用特殊设计，节省空间且易操作，易维护
10、测试区内附上下可调不锈钢盘两组
11、机台底部加装高承载滑轮，以便移动设备；
12、可耐寒耐热之高张性双层密封条（PACKEYG）；
五、[LED冷热冲击试验箱] 测控系统：
温度测量：T型热电偶
1、控制装置：主控制器采用进口日本产“OYO ”触摸屏多回路高精度微电脑控制器。该控制器采用液晶显示，可直接用手指触摸屏幕设定参数、运行时间、设定曲线、加热器工作状态，PID参数自整定功能。控制程序的编制采用人机对话方式，仅需设定温度，就可实现制冷、制热自动运行功能。控制系统具备完善的检测装置能自动进行详细的故障显示，报警。
2、设定精度：温度：0.1℃
解析度：±0.1℃；
感温传感器：T型热电偶测温体；
控制方式：热平衡调温方式；所有电器均采用（施耐德）系列产品
温度控制采用P . I . D＋S.S.R系统同频道协调控制
具有自动演算的功能，可将温度变化条件立即修正，使温度控制更为精确稳定
控制器操作界面设中英文可供选择，实时运转曲线图可由屏幕显示
资料及试验条件输入后，控制器具有荧屏锁定功能，避免人为触摸而停机
具有RS-232通讯界面，可在电脑上设计程式，监视试验过程并执行自动开关机、控制器具有荧屏自动屏保功能，在长时间运行状态下更好的保护液晶屏（使其寿命更长久）
六、安全保护措施
1、工作室超温；
2、制冷机超压；
3、制冷机过载；
4、制冷机油压；
5、加热器短路、过载；
6、鼓风电机过载；
7、系统漏电保护；
七、设备使用条件
1、环境温度：5～28℃
2、环境湿度：≤85%R?H
3、保证性能的条件：（在下达条件下，保证最低可达-85℃）
4、需安装冷却量为 10吨的冷却塔（制冷系统用）
八、满足的试验标准：
本产品严格按GJB150.3－86 GJB150.4－86 GJB150.5-86 [LED冷热冲击试验箱] 。国家标准制造，并等效满足相应的国标、军标；也可按客户的要求制造非标准产品。我公司高低温交变湿热试验箱通过国家环境试验设备检测中心检测合格。
|
